西门子比例电磁阀：毫秒级响应 + 1000:1 高分辨率控制原理

西门子电子式比例调节电磁阀（暖通 / 流体比例阀）依靠闭环电磁力平衡 + 专用驱动电路 + 精密阀芯结构 + 数字 PWM 细分控制，同时实现开启 / 关闭≤5~15ms 毫秒级动态响应、量程 1000:1 流量控制分辨率（全行程最小开度 = 额定行程 1/1000），是区别于普通开关电磁阀的核心技术Siemens。

1000:1 分辨率定义：全量程 0~100% FS，可精准区分1/1000 额定开度的微小流量变化，最小可控流量 = 满量程流量 ÷1000，小流量段仍线性可控、无死区卡死。

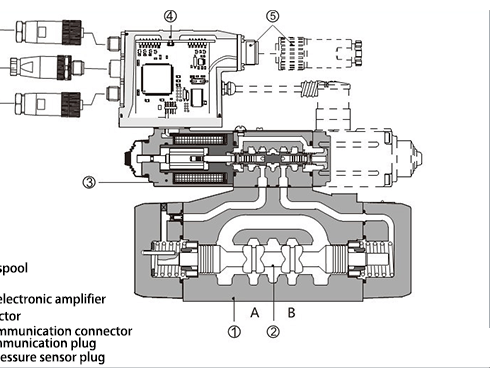

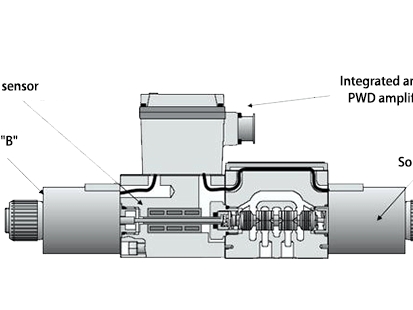

比例电磁阀结构剖面电控原理框图

一、基础控制原理：电流→电磁力→阀芯位移闭环

整体遵循电 - 磁 - 力 - 位移 - 流量比例转换 + 内置 LVDT 位移闭环反馈逻辑：

1. 指令输入：控制器输出 0~10V/4~20mA 标准模拟量或总线数字信号，送入阀内置智能驱动放大模块；
2. 比例电磁铁出力：线圈电流与电磁吸力成正比，电磁力对抗精密锥形复位弹簧，力平衡决定阀芯稳态位置；
3. 位移实时反馈：阀芯集成微型LVDT 差动位移传感器，实时采集阀杆实际行程，转换成反馈电压传回驱动芯片；
4. 闭环纠偏：驱动电路对比给定指令信号 & 阀芯反馈信号，动态微调线圈电流，消除弹簧滞回、介质压差扰动，锁定精准开度，实现流量随输入信号线性变化。

二、毫秒级快速响应五大实现技术（5~15ms 启闭）

1. 电磁系统轻量化 + 高磁导率磁路设计

• 电磁铁铁芯采用高饱和软磁合金（坡莫合金 / 高纯电工铁），磁滞极小、通电瞬间快速建立磁通，缩短磁场建立延时；
• 超轻量化衔铁 / 阀芯：不锈钢薄壁阀芯、中空阀杆，大幅降低运动惯量，减小机械惯性滞后；磁路采用窄均匀工作气隙，同等电流下电磁推力更大、起振更快。

2. 专利分段升压 PWM 驱动电路（核心提速）

西门子驱动芯片采用预励磁升压 + 维持低压双阶驱动波形，是毫秒响应关键：

1. 起跳瞬时（0~3ms）：短时过压大电流冲击线圈，瞬间饱和磁路、瞬间输出峰值电磁力，克服静摩擦力与弹簧预紧力，阀芯极速启动；
2. 稳态保持：降低 PWM 占空比、小电流维持磁场，避免线圈过热，同时快速可控微调开度；
3. 断电快速消磁：有源钳位泄放线圈反向电动势，磁场毫秒级衰减，弹簧瞬时复位，大幅缩短关断延迟（普通二极管续流会拉长 3~8ms 关断时间）。

3. 低摩擦精密阀芯副工艺

• 阀芯与阀套珩磨加工，配合间隙微米级、内表面低摩擦涂层（PTFE / 二硫化钼），消除卡滞静摩擦；
• 对称平衡式阀芯结构，介质液压力自平衡，进出口压差不额外附加阀芯轴向阻力，高低压差工况响应速度一致。

4. 低刚度线性精密弹簧

定制渐变刚度螺旋弹簧，全程力 - 位移线性度优异，无局部突变弹力，阀芯微小位移即可对应电磁力变化，提升起步灵敏度。

5. 前置微型先导加速结构（大口径阀标配）

大通径阀体采用微型电磁先导 + 主阀复合结构：先导阀毫秒级泄压 / 建压，利用介质压差驱动主阀芯，主阀无需超大电磁推力，兼顾大通流与高速响应。

三、1000:1 超高分辨率实现四项核心设计

1. 全行程无死区比例磁路（消除零位盲区）

普通电磁铁零位气隙非线性大、小电流不动；西门子锥形极靴 + 磁分路补偿磁路，通过磁路几何优化抵消 “吸力与气隙平方反比” 固有非线性，0% 开度起步即可线性出力，零位无死区，支持 1‰全行程微动控制（1000:1 基础）。

2. LVDT 高精度细分位移采样

内置微型差动位移传感器，行程采样分辨率优于 0.05% FS，可识别阀芯 1/1000 全行程的微米级位移变化；驱动芯片对反馈信号做 12~16 位 AD 细分，把 0~10V 指令切分为 4096 级以上细分档位，电气层面天然支撑 1000:1 调节精度。

3. 等百分比 / 线性可切换阀口型线

阀芯节流边精密铣削特种曲面节流窗口，DIP 拨码切换线性 / 等百分比流量特性：

• 等百分比：小开度流量变化极平缓，微小阀芯位移对应极小流量，低压低流量段实现千分之一精细调控；
• 线性：全行程流量均匀变化，满足中大流量精准配比，从机械流道保证 1000:1 流量分辨率落地Siemens。

4. 高频微步 PWM 电流细分算法

驱动模块采用高频 16kHz 以上细分 PWM 调制，不是整档跳变电流，而是连续微步增减线圈电流，电磁力连续无级微调，阀芯可停留在全行程任意千分点，杜绝档位跳变带来的流量突变。

四、工况性能总结

1. 动态响应：直动小通径：开启 3~8ms、关闭 5~12ms；先导大通径：全行程≤15ms，满足温控 / 燃气 / 冷媒闭环快速动态调节；
2. 静态分辨率：全量程1000:1，最小可控流量 = 满量程 0.1%，暖通冷水、蒸汽、冷媒微量节流精准控温，避免超调振荡；
3. 适用场景：中央空调冷水阀、燃气比例燃烧阀、制冷机组冷媒节流、精密工业流体稳压。

五、与普通开关电磁阀对比

表格
