平衡式阀芯设计：西门子调节阀高压密封与零泄漏技术

西门子平衡式阀芯核心是压力自平衡 + 精密密封 + 笼式导向，用 “介质压力抵消不平衡力” 实现高压差（最高 25bar）稳定关断，靠金属硬密封 + 软密封复合结构达成零泄漏（＜0.02% Kvs），是楼宇与工业高压工况的主流方案。

一、传统单座阀芯痛点（高压工况）

• 不平衡力巨大：高压差（ΔP＞5bar）下，介质压力全压在阀芯单侧，执行器需超大推力（＞5000N）才能关紧，易振荡、卡涩。
• 泄漏严重：高压冲击导致密封面变形，内泄漏超标（＞0.5% Kvs），能源浪费 + 温控失准。
• 寿命短：高频冲刷 + 压差冲击，阀芯 / 阀座磨损快，维护频繁。

二、西门子平衡式阀芯核心原理（压力自平衡）

1. 结构（笼式平衡 + 上下双密封）

• 阀芯：304/316 不锈钢，上下对称双密封面，中部开平衡孔（导压孔）。
• 平衡腔：阀芯背部与阀盖间形成密闭腔，通过平衡孔连通进口高压侧（P1）。

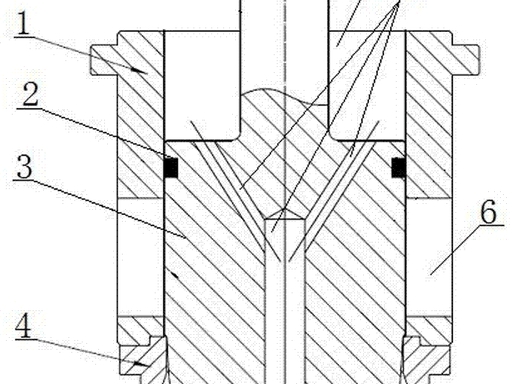

• 笼式导向：多孔笼体固定阀芯，保证同心度≤0.02mm，防偏磨。西门子平衡式调节阀阀芯结构




2. 平衡机制（高压差自动抵消）

• 全关状态：介质压力 P1 经平衡孔进入背腔，阀芯上下端面压力相等（P1=P 背），轴向不平衡力≈0；执行器仅需克服密封摩擦力，推力降低 70%+。
• 调节状态：压差变化时，平衡孔实时补偿背压，阀芯始终处于力平衡状态，无振荡、定位精准。
• 关键参数：最大关断压差 25bar（PN25），适配高压供热、蒸汽、工业流体。

三、高压密封与零泄漏技术（三重保障）

1. 金属硬密封（主密封，高压耐高温）

• 阀芯 / 阀座：一对一精密研磨（粗糙度 Ra≤0.4μm），304 不锈钢 + 司太立合金堆焊，耐温 **-20～320℃**，抗冲刷、抗变形。
• 密封面：锥形 / 球面贴合，高压下金属弹性变形形成线密封，杜绝内漏。

2. 复合软密封（辅助密封，零泄漏）

• 阀杆密封：V 型石墨 + PTFE 组合填料，耐高温、低摩擦，防外漏；阀杆经镜面抛光（Ra≤0.2μm），无卡涩。
• 阀芯副密封：背部EPDM/FKM 密封圈，平衡腔密封，防止介质窜流，泄漏率＜0.02% Kvs（国标为 0.5%）。

3. 笼式导向 + 压力补偿（动态密封稳定）

• 笼体：多孔结构，均匀分流，减少湍流冲刷，保护密封面。
• 压力补偿：压差波动时，平衡腔压力同步调整，密封面贴合度不变，长期零泄漏。

四、核心优势（对比传统单座阀）

1. 高压适配强：关断压差25bar，可直接替代双座阀，成本更低。
2. 执行器更小：推力需求降70%+，可选 SAX/SKD 系列小推力执行器（2800N），节能 30%+。
3. 零泄漏长效：金属 + 软密封复合，泄漏率 **＜0.02% Kvs**，节能 20%～30%。
4. 稳定无振荡：力平衡设计，高压差下定位精准，流量误差 **＜±2%**。
5. 寿命长免维护：合金密封面 + 笼式导向，耐磨抗冲，5 年免维护。

五、典型应用场景（楼宇 + 工业）

• 高压供热 / 制冷：区域供热、高层楼宇空调（PN16/25，ΔP10～20bar）。
• 蒸汽系统：饱和 / 过热蒸汽（≤220℃），零泄漏杜绝能耗浪费。
• 工业流体：化工、石油、冶金（非腐蚀性介质），高压调节 + 切断。
• 大型 HVAC：机场、商业综合体，大流量（DN50～DN250）+ 高压差稳定控制。

六、代表型号与技术参数

表格

七、选型要点（3 步避坑）

1. 压差优先：高压差（ΔP＞5bar）必选平衡式阀芯，否则执行器推力不足、泄漏超标。
2. 密封匹配：蒸汽 / 高温选金属硬密封 + 石墨填料；水 / 低温选复合软密封，确保零泄漏。
3. 执行器适配：平衡阀配小推力执行器（2800N），节能且稳定。

总结

西门子平衡式阀芯以压力自平衡解决高压差推力难题，用金属 + 软密封复合结构实现零泄漏，配合笼式导向与精密研磨，成为高压工况节能、稳定、长效的核心技术。
