VAI61.40铜球阀

德国SIEMENS西门子二通铜球阀VAI61.40，安装简单，免维护，节能环保。

黄铜阀体，Kvs1…63m³/h，内螺纹连接，可与GLB…9E和GMA…9E电动执行器组合；适用于暖通空调系统，作为控制和安全关断阀门，适用于闭式系统。

德国SIEMENS西门子VAI61.40铜螺纹球阀技术参数：

	工作压力	根据第5页的图表，符合ISO 7005标 准，在允许介质温度范围内
	泄漏率	kvs值的 0...0.01 %
	允许介质 水	冷却水、冷冻水、低温热水、高温热 水、防冻水；
		建议：水处理须依照VDI 2035标准
	介质温度	最高120 °C
	可调比S	> 100
工业标准	承压设备指令	PED 97/23/EC
	承压附件	依照第1章，第2.1.4节
	介质组2	无须CE标识，依照第3章，第3节 (工程惯例）
材料	阀体	黄铜 UNS C35330 (DZR)
	阀球	黄铜 UNS C35330 (DZR)，镀铬
	密封材料	EPDM O型圈
尺寸/重量	参考“尺寸”
尺寸	内螺纹连接	Rp...符合ISO 7-1标准

德国西门子SIEMENS电动球阀阀体VAI61匹配执行器：

	GLB	…9E	GMA	…9E
	Apmax	Aps	Apmax	Aps
	[kPa]
VAI61.15.	350	1400	350	1400
VAI61.20.
VAI61.25.
VAI61.32-10	350	1000	350	1000
VAI61.32-16
VAI61.32-25	240		240
VAI61.40-16	350	800	350	800
VAI61.40-25
VAI61.40-40	240		240
VAI61.50-25	350	600	350	600
VAI61.50-40
VAI61.50-63	240		240
型号	执行器	工作电压	定位信号		弹簧复位		技术资料
	类型		信号	时间	功能	时间
GLB331.9E		AC 230 V	三位
GLB131.9E		AC 24 V		150 s			N4657
GLB161.9E	电动		DC 0...10 V
GMA131.9E		AC 24 V	三位	90 s	有	15 s	N4658
GMA161.9E		AC 24 V	DC 0...10 V

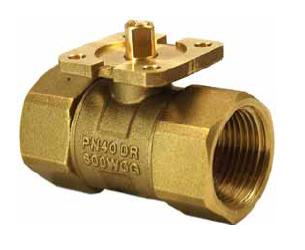

SIEMENS球阀- VAI61.40两通铜球阀图片：



商品属性
[型号]	VAI61.40
[类型]	球阀
[行程]	90°
[材质]	铜
[公称通径]	40mm
