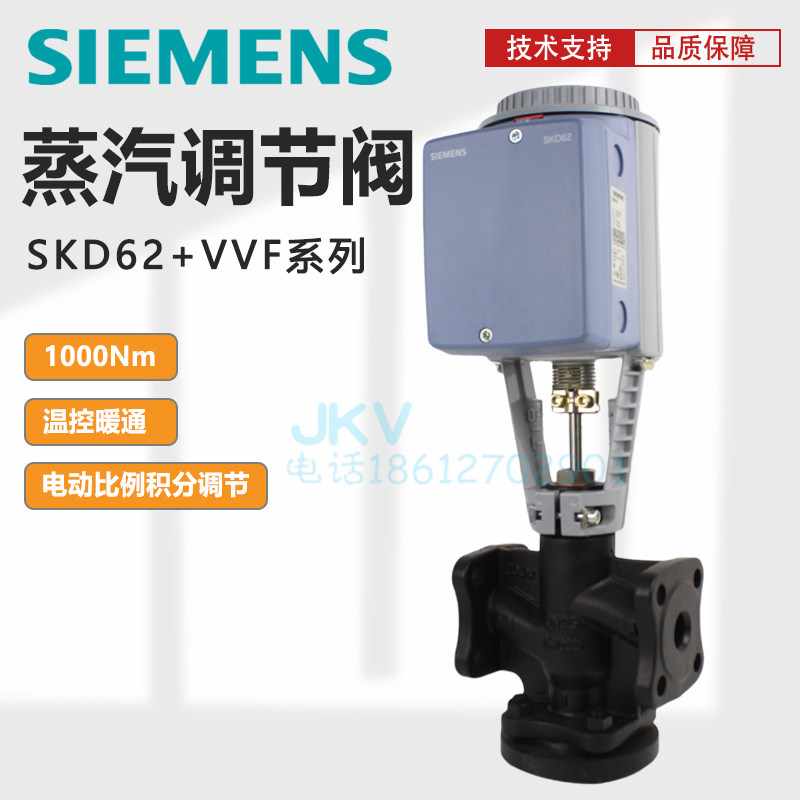

西门子原装执行器SKD/SKC/SKB60/62电动比例调节阀蒸汽暖通温控阀

核心定位与组成

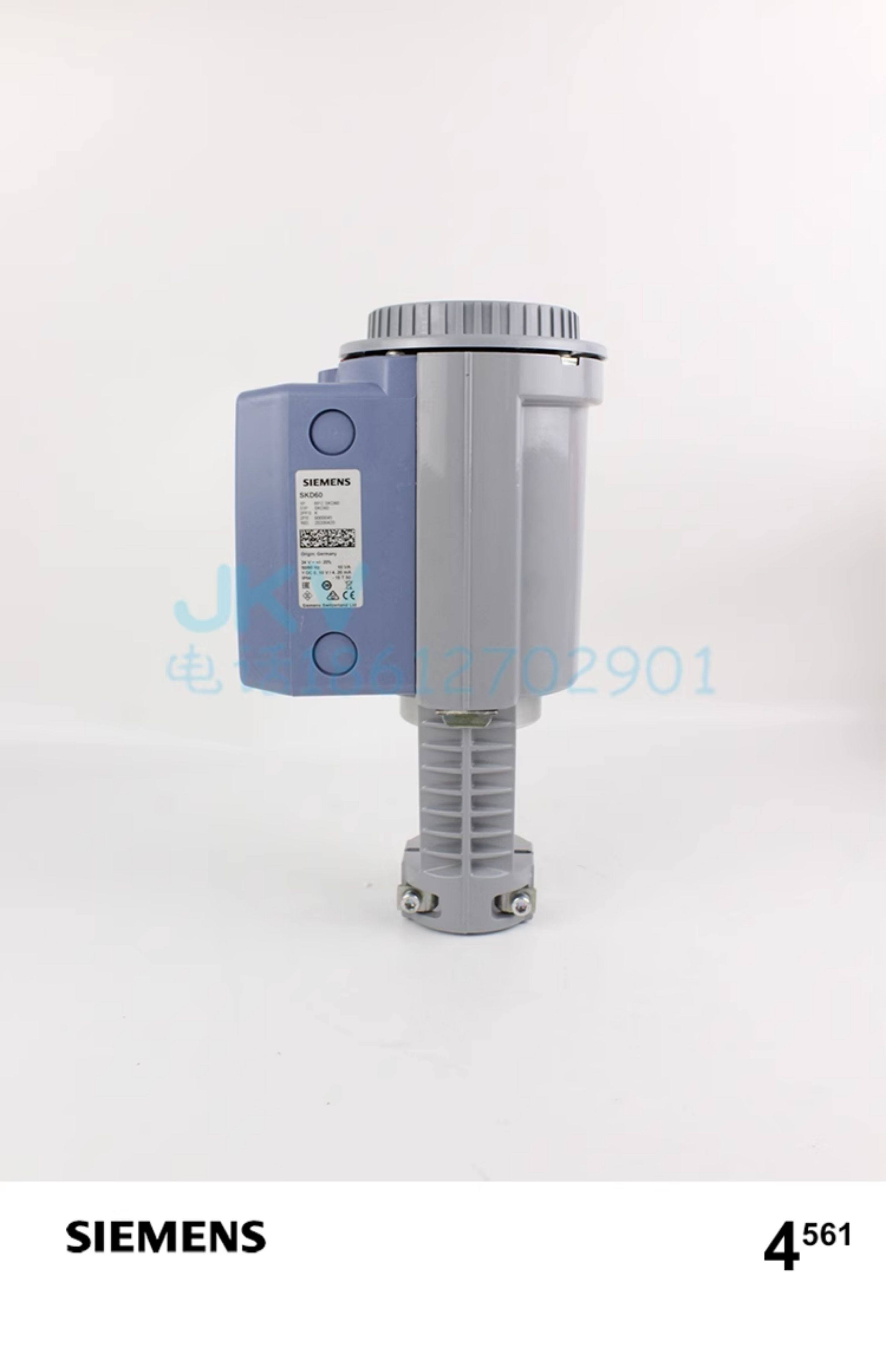

• 执行器类型：ACVATIX™电动液压执行器，搭配 VVF（二通）/VXF（三通）等西门子原装阀体，构成完整电动比例调节阀。
• 核心功能：接收 DC 0-10V/4-20mA 模拟信号，通过液压驱动实现阀门开度比例调节；带位置反馈（0-10V/4-20mA），支持 PI 控制与远程监控。
• 安全设计：末端电子开关过载保护，部分型号（62 后缀）带弹簧复位，断电自动复位至安全位置（关 / 开）。

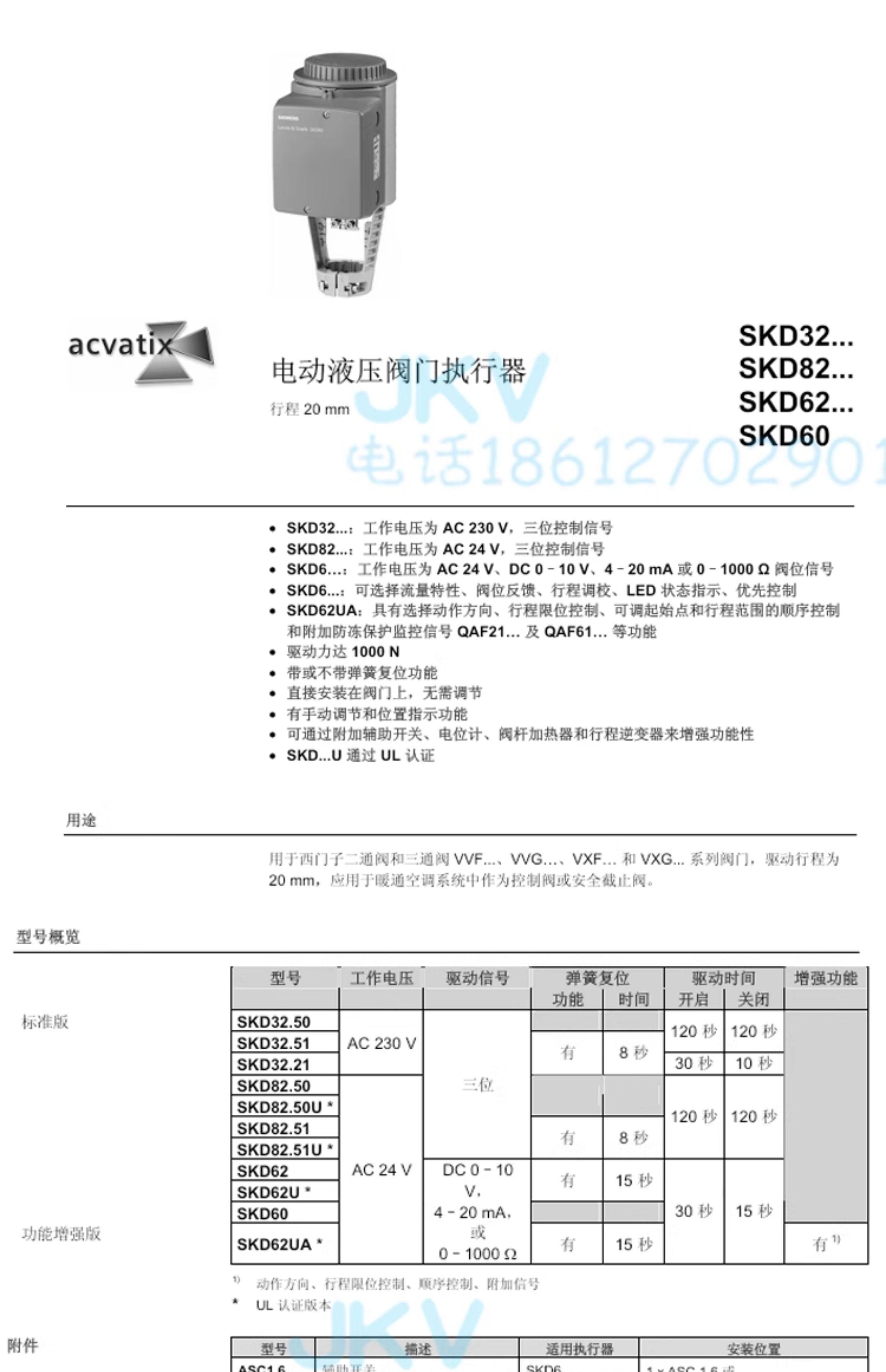

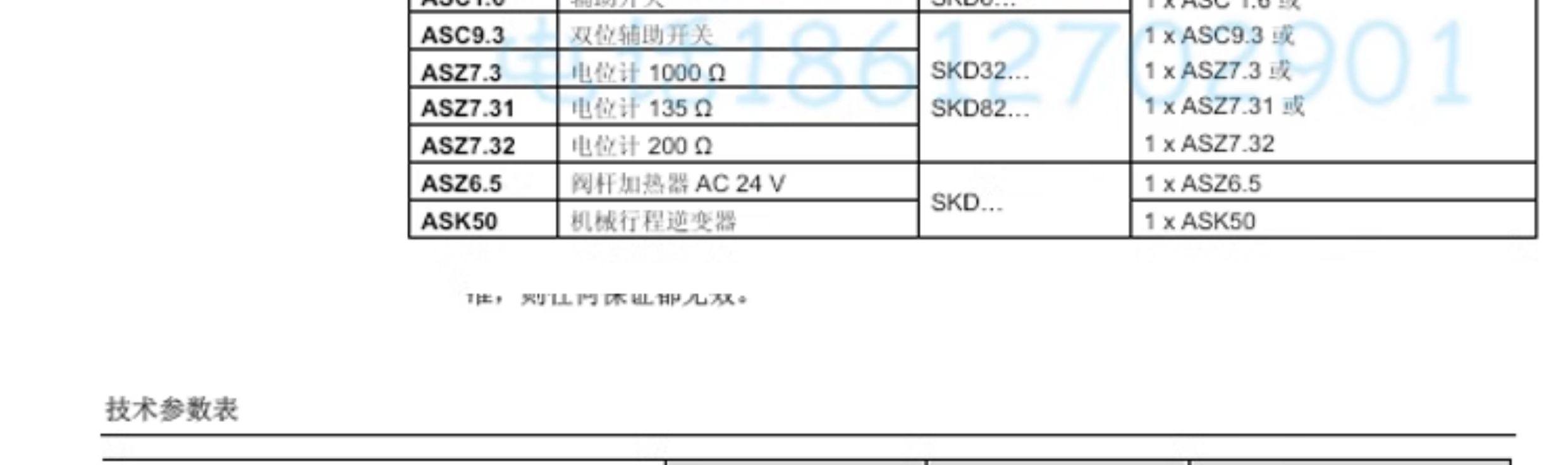

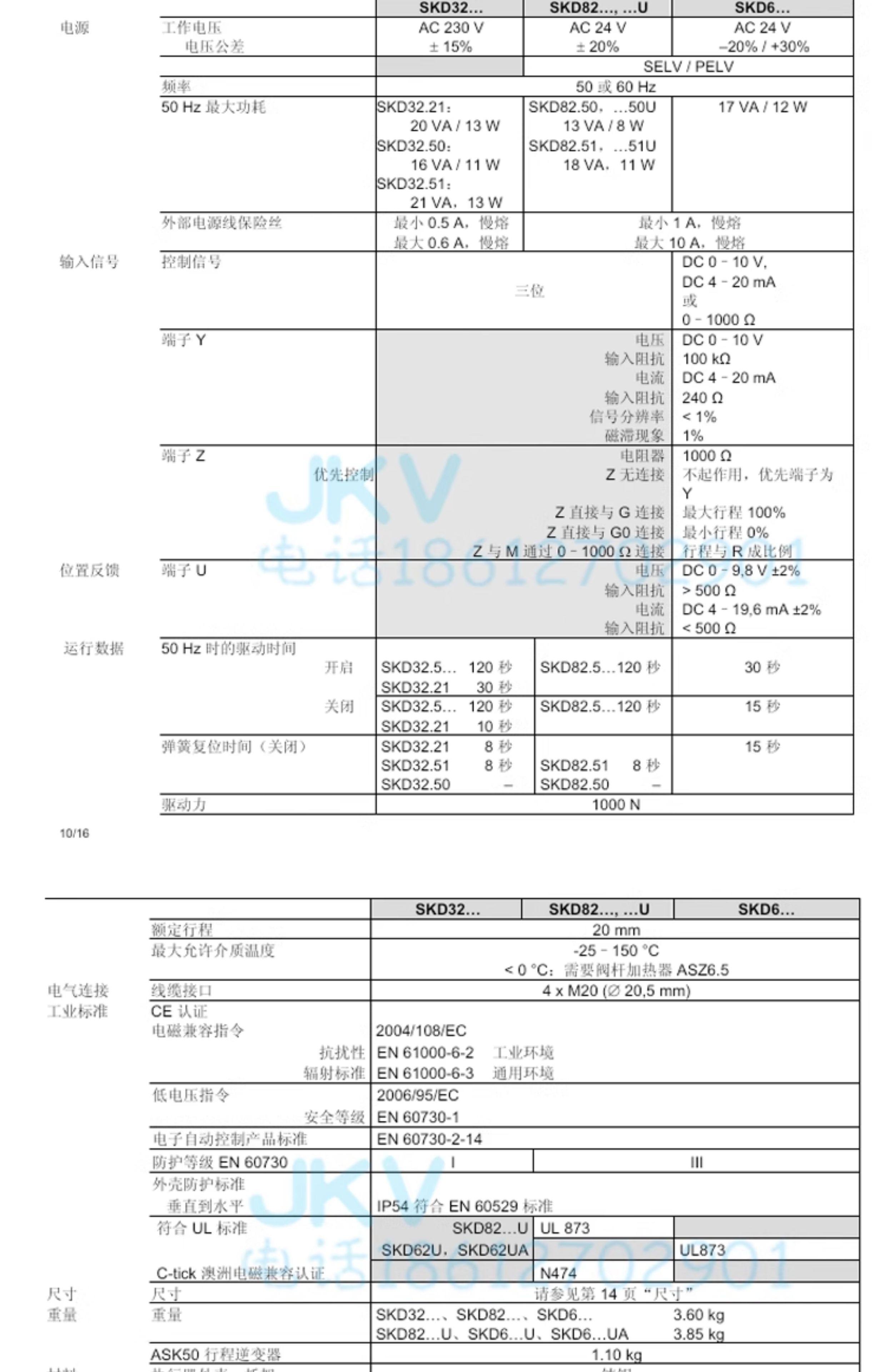

型号与关键参数对比（执行器）

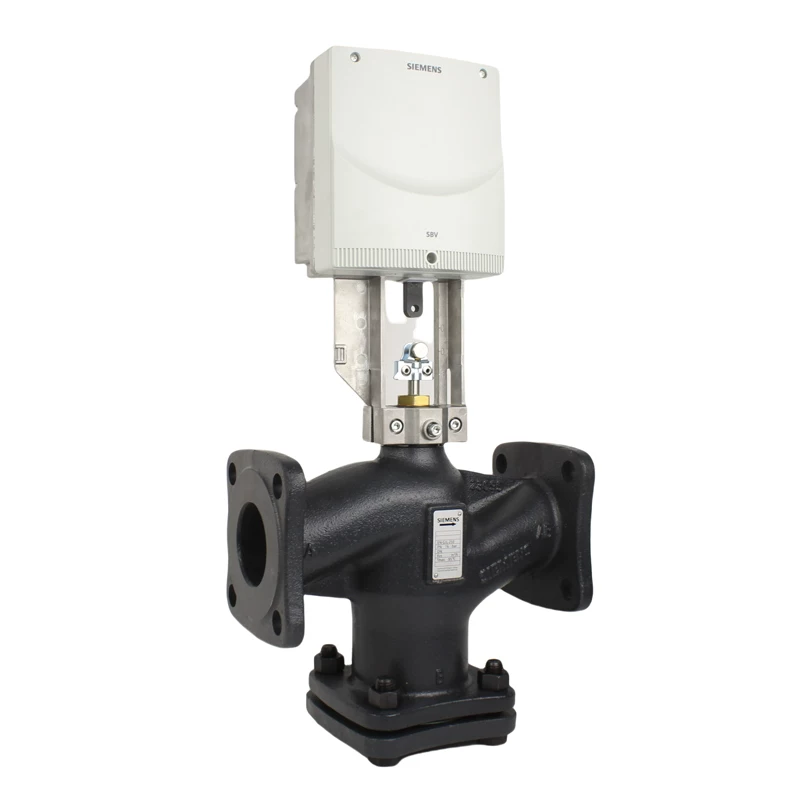

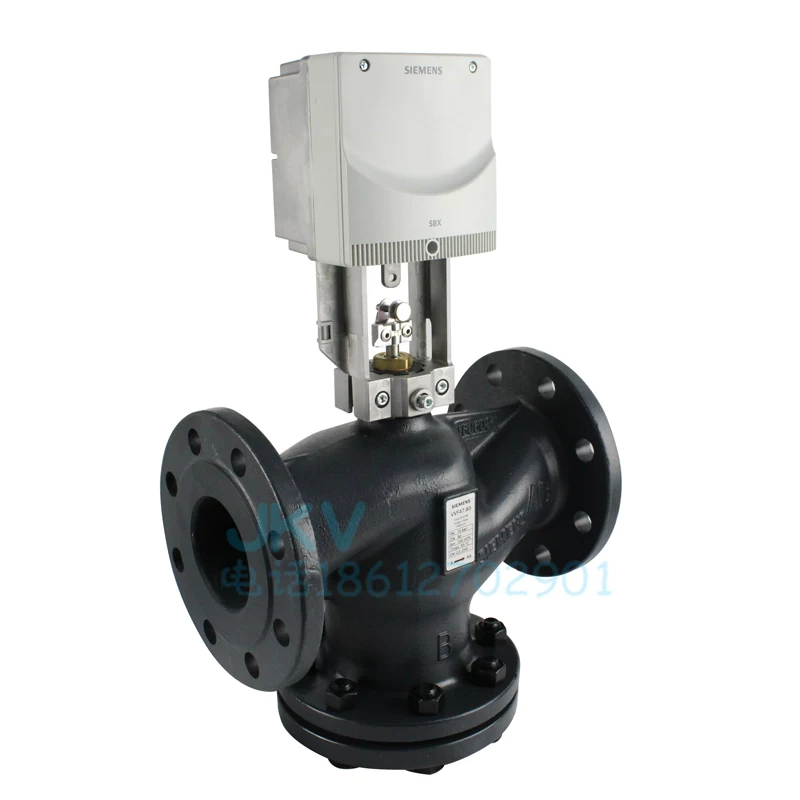

阀体与系统适配（原装西门子阀体）

• 主流阀体：VVF40/50（二通平衡式，PN16/PN25）、VXF40/50（三通分流 / 合流），适配水、蒸汽、乙二醇等介质。
• 流量特性：等百分比（适配温度 / 压力控制）或线性（适配流量控制）。
• 耐压与耐温：PN16/PN25，水系统≤140℃，蒸汽系统≤220℃（特殊阀体可达 350℃）。
• 泄漏等级：符合 ANSI B16.104 Class IV，高压差工况下低泄漏。

工作原理与控制流程

1. 信号输入：控制器（如 RWD60/62/68）输出 4-20mA/0-10V 信号至执行器。
2. 液压驱动：执行器内置电机与液压泵，推动活塞带动阀杆，实现开度调节。
3. 位置反馈：电位计实时反馈阀位信号，形成闭环控制，确保定位精度。
4. 安全保护：过载保护、电子限位；62 型号断电时弹簧驱动复位至预设位置。

核心优势

• 定位精确：响应快、调节平稳，适配 PI 控制，消除静差，控温精度可达 ±0.5℃。
• 关断力强：最高 2800N 定位力，适配高压差系统，平衡式阀体抵消不平衡力。
• 灵活适配：兼容多种控制信号与通讯（可选 Modbus RTU），支持手动调节与状态指示。
• 环境耐受：IP54 防护，适应 - 15~55℃环境，介质温度覆盖 - 25~350℃。

典型应用场景

• HVAC 系统：空调机组、换热器、风机盘管的水 / 蒸汽流量控制，实现温度与节能管理。
• 工业蒸汽系统：锅炉给水、蒸汽伴热、工艺换热的比例调节，适配饱和 / 过热蒸汽。
• 楼宇自控：与 BMS 联动，支持远程监控、故障报警与能源优化。
