西门子VXF61...选型须知

VXF61...法兰三通座阀适用于区域供暧和暧通空调系统中作为分流或合流的控制阀, 适用于闭环或开环系统中冷冻水，低温热水，生活热水，高温热水，海水，热油的控制，介质温度范围在-25-220℃之间，当介质温度低于0度时需要ASZ6.5阀杆加热元件来防止密封套内的阀杆冻结。以下为西门子VXF61...选型图表。

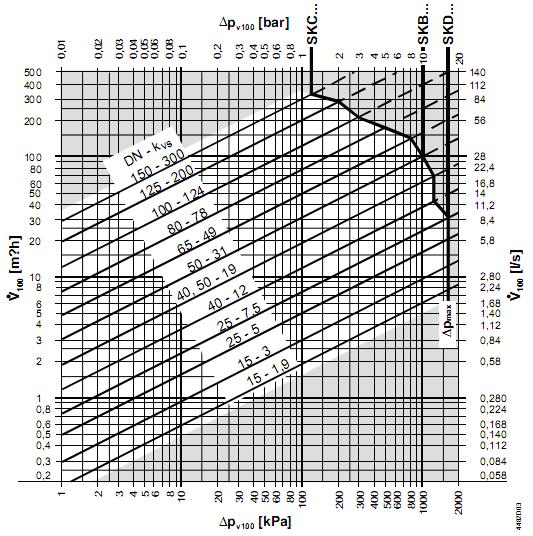

流量曲线图

“合流”

ΔPmax   = 阀门两端的最大允许压差（合流：端口Ⅱ-Ⅰ、Ⅲ-Ⅰ，分流：端口Ⅰ-Ⅱ、Ⅰ-Ⅲ），在此压差范围内相配执行器能在整个行程准确地驱动阀门

ΔPv100  = 阀门全开且体积流量为V₁₀₀时阀门两端（Ⅱ→Ⅰ，Ⅲ→Ⅰ)的压差

V₁₀₀      = 阀门全开时（H₁₀₀)的体积流量

100 kPa  = 1bar ≈ 10 mWC

1m³/h     = 0.278l/s 水温为20°C

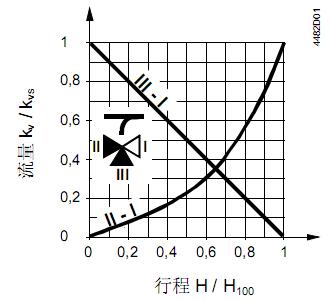

阀门流量特性

直通

0~30%:      线性

30~100%:    n_gi = 3 符合 VDI/VDE 2173

旁通

0~100%:     线性

合流        从端口Ⅱ和端口Ⅲ

到端口Ⅰ的流量

分流：      从端口Ⅰ

到端口Ⅱ和端口Ⅲ

端口Ⅰ =    定流量

端口Ⅱ =    变流量

端口Ⅲ =    旁通（变流量）

请将三通阀主要作为合流阀使用。

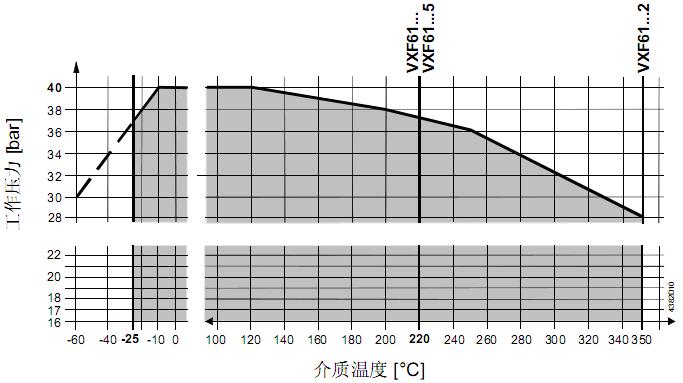

工作压力与介质温度

工作压力和介质温度范围参照IS0 7005

必须遵循当地现行法规。
